Integral drill rod

China Integral drill rod supplier

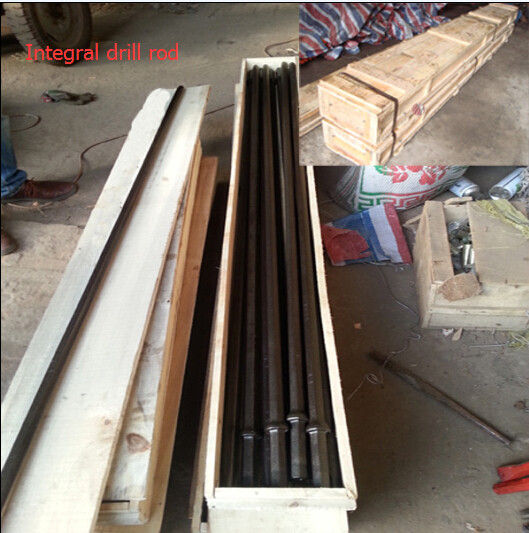

Large Image :  Integral drill rod

Product Details:

Place of Origin: China
Brand Name: PRODRILL
Certification: ISO:9001
Model Number: Integral drill rod

Payment & Shipping Terms:

Minimum Order Quantity: 2 pcs
Price: 100
Packaging Details: WOOD package
Delivery Time: 10-15 DAYS
Payment Terms: T/T
Supply Ability: 5000Pcs/Month
Contact Now
Detailed Product Description
Type: Drill Pipe Machine Type: Drilling Tool
Material: Stainless Steel Processing Type: Forging
Use: Ore Mining

General Introduction:



Integral Drill Steels usually have forged collar, and are fixed length with a shank at one end and a bit at the other. This provides a hexagonal chuck section to provide leverage for the rotation chuck bushing. They are able to drill to a depth equivalent to their effective length. The bit may consist of a single chisel shaped tungsten carbide insert or four such inserts. Holes are typically drilled in 0.4m increments to accommodate the air-leg feed length. To drill deep holes (up to 2.0m), the rods are designed to be used in a series where the length of any rod used is longer and the head size is slightly smaller than the one used just before it in the sequence. To do this, a series of rods must be produced so that the bit diameter is reduced for each increase in length of rod to prevent jamming of the bit in the hole.



Integral Drill Steel is mainly used in small-hole drilling, such as stone quarrying, foundation drilling, tunneling, underground mining, road cutting, and trenching and so on, and equipped with small power rock drills, like air leg rock drills, hand held rock drills, etc. It can reduces the expense of impact energy, improves the drilling speed and efficiency, which can be used for drilling bore hole diameter from 23mm to 45mm usually.



Product features:

It can reduces the expense of impact energy, improves the drilling speed and efficiency, also it can be used for drilling bore hole diameter from 30mm to 41mm usually. Each rods use premium quality alloy steel and excellent quality tungsten carbide to assure high drilling performance.



Integral Drill Steel



Shank sizes available 19X83mm, 19X108mm, 22X83mm, 22X108mm.




Series 21 & 22



Series 21

Length in mm

Diameter in mm

Part number



 19X108

400

29

0429-20



 19X108

800

28

0828-20



 19X108

1200

27

1227-20



 19X108

1600

27

1627-20



 19X108

2400

26

2426-20



 19X108

3200

25

3225-20



Series 22

Length in mm

Diameter in mm

Part number



 19x108

400

26

0426-20



 19X108

800

25

0825-20



 19X108

1200

24

1224-20



 Shank 22x108

Length in mm

Diameter in mm

Part number



 22X108

400

29

0426-20



 22X108

800

28

0828-20



 22X108

1200

27

1227-20



 22X108

1600

27

1627-20



 22X108

2400

26

2426-20



 22X108

3200

25

3225-20



 22X108

400

26

0426-20



 22X108

800

25

0825-20



 22X108

1200

24

1224-20



Series 11, 12,13 & 17



Series 11

Length in mm

Diameter in mm

Part number




800

34

0834-11




1600

33

1633-11




2400

32

2432-11




3200

31

3231-11




4000

30

4030-11




4800

29

4829-11




5600

28

5628-11




6400

27

6427-11




7200

26

7226-11



Series 12

800

40

0840-11




1600

39

1639-11




2400

38

2438-11




3200

37

3237-11




4000

36

4036-11




4800

35

4835-11




5600

34

5634-11




6400

33

6433-11




7200

32

7232-11




8000

31

8031-11




8800

30

8830-11




9600

29

9629-11



Series 13

400

34

0434-11




800

33

0833-11




1200

32

1232-11




1600

31

1631-11




2000

30

2030-11



Series 17

600

41

0641-11




1200

40

1240-11




1800

39

1839-11
